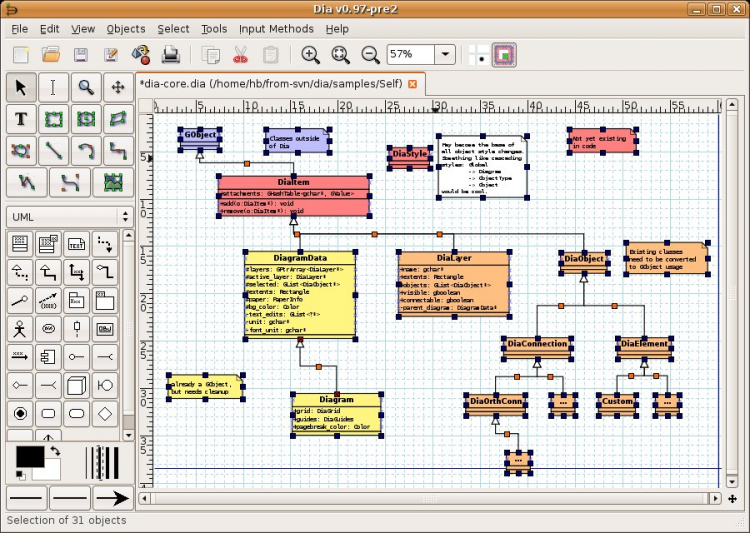

Dia Кроссплатформенный свободный редактор диаграмм, часть GNOME Office, но может быть установлен независимо. Он может быть использован для создания различных видов диаграмм: блок-схем алгоритмов программ, древовидных схем, статических структур UML, баз данных, диаграмм сущность-связь, радиоэлектронных элементов, потоковых диаграмм, сетевых диаграмм и других.
Возможности:
- Поддержка диаграмм потоков, структурных диаграмм и т. д.
- Экспорт в Postscript
- Загрузка и сохранение в формате XML
- Возможность описания новых объектов
- Установка свойств по умолчанию для добавляемых объектов
- Изменение цвета шрифта и заливки блоков
Надстройки:
- AutoDia — автоматическое создание UML-схем из программного кода
- Dia2Code — автоматическое преобразование UML-схем в программный код
